ADI扇出缓冲器HMC6832ALP5LE详细资料-水星电子

型号：

HMC6832ALP5LE

品牌：

ADI

封装：

LFCSP-28

标准包装数量：

询价

产品信息

ADI扇出缓冲器HMC6832ALP5LE详细资料-水星电子

零件编号：
HMC6832ALP5LE
制造商:
Analog Devices
说明：
时钟驱动器及分配 High Performance Fan-out Buffer v1

Analog Devices HMC6832 扇出缓冲器

Analog Devices HMC6832 扇出缓冲器设计作为 2:8 输入可选差分扇出缓冲器，用于低噪声时钟分发。设计人员可使用 IN_SEL 控制引脚来选择两个差分输入中的一个。选择差分输入后，输入缓冲至 HMC6832 的 8 个差分输出中。

HMC6832 的低抖动输出可实现下游电路的低噪声同步切换，如混频器、模数转换器 (ADC) /数模转换器 (DAC)、或串行器/解串器(SERDES) 器件。

扇出缓冲器能够实现低压正发射极耦合逻辑 (LVPECL) 或低压差分信号 (LVDS) 配置。设计人员针对 LVPECL 拉低 CONFIG 引脚，或者针对伪 LVDS 拉高或打开（内部拉高）该引脚。

特性

超低噪底：−165.9 dBc/Hz 或 −165.2 dBc/Hz（LVPECL 或LVDS，2000 MHz）
可配置为 LVPECL 或伪 LVDS 输出
2.5V 或 3.3V LVPECL 工作电压（LVDS 仅为 2.5V）
宽带：10MHz 至 3500MHz 工作频率范围
灵活的输入接口
- LVPECL、LVDS、CML 和 CMOS 兼容
- 交流或直流耦合
- 片上端接高阻抗 50kΩ 分流电阻至 VDD 和 GND
低传播延迟：不足 207ps（典型值）
第通道转换：±5ps （典型值）
低内核电流：56mA（典型值）
多个输出驱动器
- 多达 8 个差分或 16 个单端 LVPECL 或 LVDS 输出
通过 IN_SEL 和 CONFIG 引脚实现低速数字控制
28 引脚、5mm × 5mm、LFCSP 封装、25mm2

应用

SONET、光纤通道、GigE 时钟分发
ADC/DAC 时钟分发
低偏斜和抖动时钟
无线/有线通信
电平转换
高性能仪器仪表
医学影像
单端至差分转换

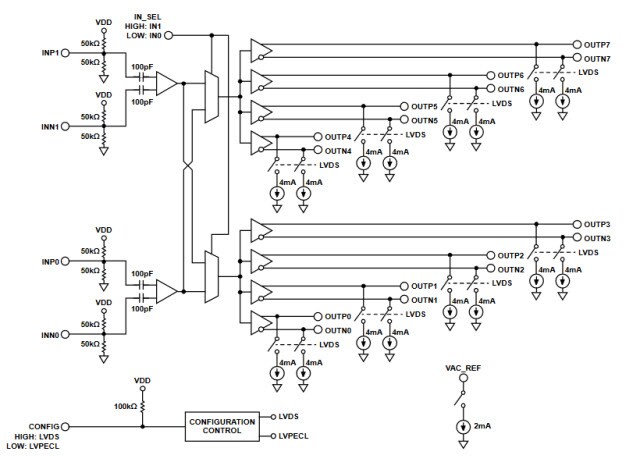

功能框图
